粤华信科技获无锡曜硅官方认证，具备一级代理资质。LS8917F 是无锡曜硅推出12W 级原边反馈谷底导通控制芯片，支持 5V2.4A 输出，采用 PSR 架构无需光耦与 TL431，内置高压功率管，自带可调线损补偿，待机功耗低至 75mW，外围电路极简、稳定性优异，是小功率充电器、适配器、LED 驱动的优选方案。
产品简介
LS8917F 适配 90~265V 全电压交流输入，额定功率 12W；采用高精度恒压恒流算法，搭载专属输出线损补偿技术，有效解决长线供电电压衰减问题。芯片内置环路补偿，无需外接补偿元件，简化电路设计；集成 500ns 前沿消隐，杜绝开关尖峰误触发。同时集成过压、欠压、开路、短路、过温等多重保护，采用 SOP8 封装，适合低成本、小体积电源量产设计。

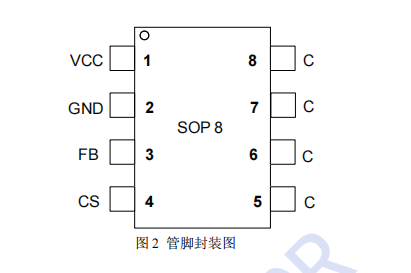

LS8917F 管脚封装图
核心特性
原边反馈 PSR 架构，省去光耦、TL431，精简 BOM、降低成本
标准 12W 功率，适配5V2.4A快充方案
内置高耐压功率管，集成度高、抗干扰能力强
自带可调线损补偿，长线带载电压更平稳
整机待机功耗≤75mW，满足六级能效要求
内置环路补偿，无需外围补偿元件，调试简单
500ns 前沿消隐，避免开关误动作
多重保护：开路 / 短路 / 过压 / 欠压 / 过温保护
封装：SOP8，盘装 4000 颗，适合批量生产

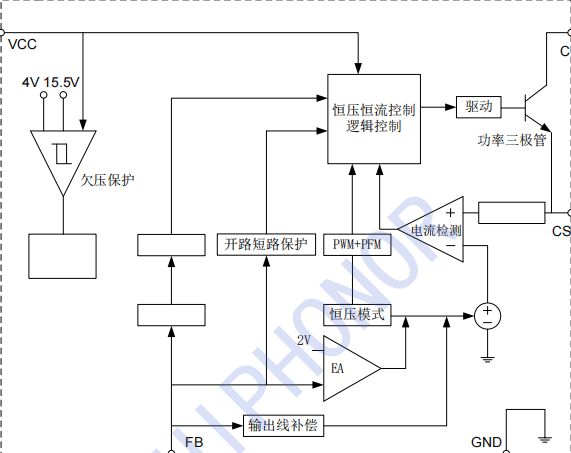

LS8917F 内部结构框图：
典型应用
5V2.4A 手机、蓝牙耳机快充充电器
数码产品、小家电电源适配器
LED 照明驱动电源模块
线性电源、RCC 电源升级替代方案
智能家居、遥控设备辅助供电

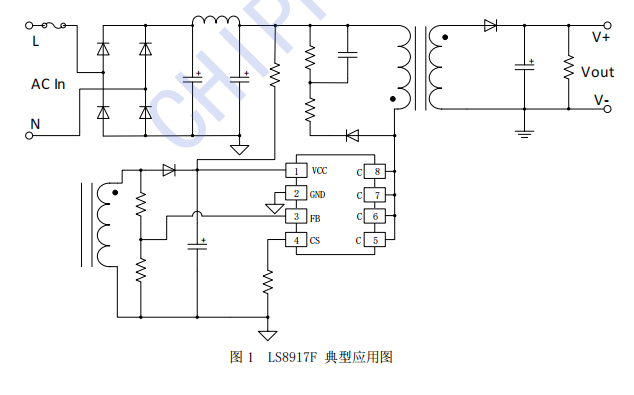

LS8917F 典型应用电路图：
封装引脚说明（SOP8）
1.VCC 芯片供电；2.GND 芯片地；3.FB 电压反馈；4.CS 电流采样；5/6/7/8 功率集电极
供货与服务
粤华信科技获无锡曜硅官方认证，具备一级代理资质，长期常备 LS8917F 原厂现货，支持免费样品申请，配备专业 FAE 技术团队，提供规格书、典型应用电路、PCB 布局指导，全程协助客户选型调试、快速量产。

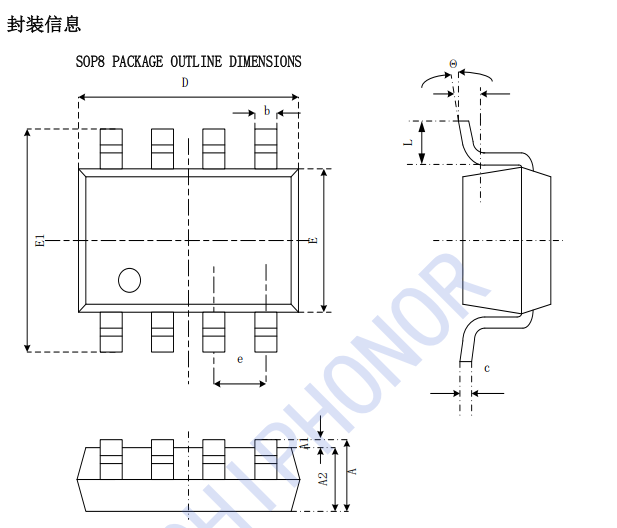

SOP8 封装尺寸图：
