一、大功率快充能效升级痛点与GP7596C核心技术干货
随着快充行业六级能效普及、大功率小型化趋势加剧，30W-65W PD快充、多口充电器、大功率适配器对副边整流效率、温升控制、体积压缩的要求越来越严苛。传统快充副边普遍采用肖特基二极管整流方案，存在导通损耗大、整机温升高、能效余量不足、高温工况性能衰减等问题，很难通过严苛的出口能效认证；传统普通同步整流芯片大多存在模式兼容差、需要辅助绕组供电、轻载误触发、高温异常发热等缺陷，且进口同步整流芯片交期长、价格高、缺货严重，严重制约大功率快充产品迭代与量产。
粤华信作为华众芯微一级代理，主推的华众芯微GP7596C是一款专为大功率快充打造的高性能副边同步整流功率开关芯片，内置超低导通阻抗MOS，支持DCM/CCM/QR全模式兼容，适配浮地、共地双拓扑架构，无需复杂外围电路，可直接替代传统肖特基二极管与普通同步整流IC，大幅提升65W以内快充整机能效、降低温升、简化方案设计，是大功率快充能效升级、国产降本替代的核心优选器件。
可替代型号：GP7585B、6705MTB、SR3040、SR260、常规肖特基整流二极管、普通副边同步整流芯片
1.1 原厂高性能同步整流核心架构
GP7596C搭载华众芯微新一代同步整流控制架构，工作电压宽达4.7V~54V，内置60V高耐压、10mΩ超低导通阻抗功率MOS，相较于传统肖特基二极管，导通损耗大幅降低，可让30-65W快充整机效率提升3%-7%，满载温升降低10℃以上，轻松预留充足六级能效余量，完美适配大功率快充高温密闭壳体工况。
芯片全兼容DCM断续、CCM连续、QR准谐振三种反激工作模式，适配市面所有原边PSR快充主控芯片，方案通用性极强；支持浮地、共地两种同步整流拓扑，工程师可自由适配PCB布局与变压器结构，设计灵活度极高；内置前沿消隐LEB、VCC欠压保护、过流保护、过热保护多重防护机制，彻底杜绝轻载误开通、负载跳变异常、短路烧毁等问题，量产稳定性拉满。

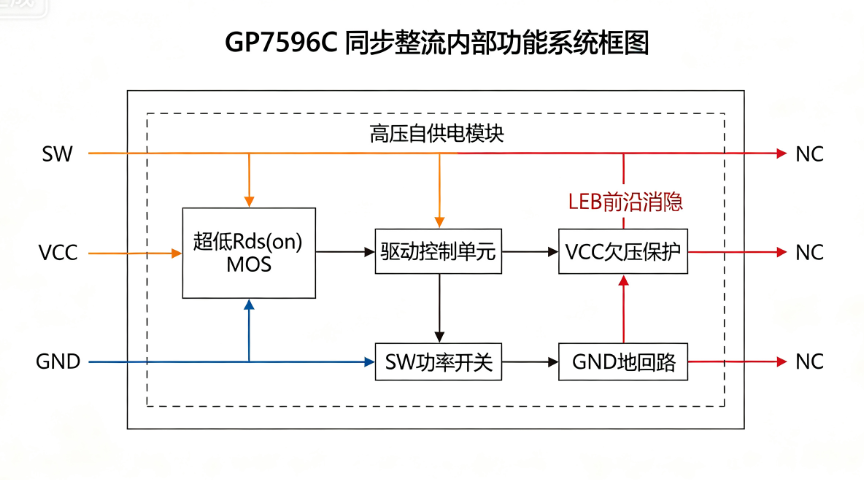

GP7596C 内部同步整流功能系统框图
1.2 PCB布局与量产设计规范
大功率工况下，GP7596C副边功率SW走线需加宽铺铜、缩短路径，降低导通损耗与温升；VCC供电引脚就近配置高频低ESR陶瓷电容，保障供电纯净稳定，规避开关干扰；原副边功率区域严格分区，预留充足安规爬电距离，强化隔离抗干扰；同步整流环路走线简洁规整，减少寄生参数影响，保障开关同步精准度。
针对大功率快充工厂研发调试难度大、能效整改周期长的问题，粤华信一站式电源方案开发可输出原理图、PCB、BOM，配备中小电源工厂DEMO快速打样方案团队，支持FAE上门调试、整套BOM一站式交付、工厂定制化电源开发，可配套全系华众芯微原边主控芯片，提供完整原副边整套高能效快充方案。

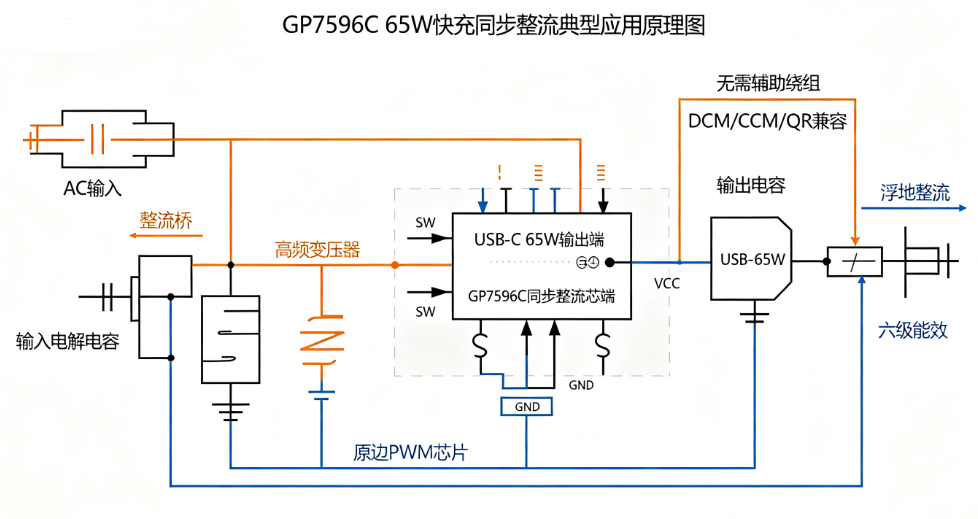

GP7596C 搭配原边芯片 65W 快充典型应用原理图
1.3 传统整流方案替代价值对比
对比传统肖特基整流方案，GP7596C损耗更低、温升更小、能效余量充足，彻底解决大功率快充高温降效、能效不达标、壳体发烫等痛点；对比普通同步整流芯片，本品全模式兼容、双拓扑适配、抗干扰能力更强，无轻载误触发、异常发热通病；同时依托华众芯微国产稳定货源，彻底摆脱进口芯片缺货涨价、交期失控的困境，改板成本极低，是大功率快充降本增效、能效升级的最优替代方案。
二、粤华信｜华众芯微一级代理原厂供货与快充配套服务
粤华信为华众芯微官方一级代理，拥有同步整流产品线专属原厂产能配额，原厂直供、无中间商加价、无串货翻新物料，长期十万级常备GP7596C原装SOP8现货。在大功率整流芯片紧缺、价格波动大的市场环境下，我司库存充足、调价平缓，可长期为量产客户锁价锁库存，保障快充产线不间断生产，规避物料断供、成本暴涨风险。
深耕大功率快充方案配套多年，精通原副边整套搭配方案，可为快充工厂提供样品测试、能效整改、温升优化、EMC调试、批量良率提升、整套BOM配套的全链路一站式服务。
2.1 原厂原装正品，批量性能一致稳定
全系GP7596C均为原厂原包正品，MOS导通阻抗、开关同步精度、耐压参数批次一致性极高，大批量量产整机温升、能效、稳定性无批次差异，杜绝批量售后异常，适配30-65W大功率快充长期量产配套。
2.2 原副边整套方案技术赋能
可同步提供GP7596C搭配GP8612EA、GP8892SEH等全系原边芯片的完整快充方案，同步原厂规格书、变压器参数、能效优化方案、EMI整改指南。专职FAE团队可针对性解决大功率快充温升过高、能效不足、轻载异常、同步误触发等量产疑难问题，快速完成产品认证与方案定型。
2.3 一站式整套BOM交付配套
可同步配套原边主控、整流器件、电容电阻、LDO、保护芯片等整机全套物料，实现整套快充BOM一站式配齐、统一交付、统一售后，简化工厂采购流程，降低供应链管理成本。
2.4 全国多网点快速量产交付
深圳现货门市支持样品自提、小批量快速拿货；福田技术中心专注大功率快充方案调试、能效整改；宁波华东网点承接大批量分批次交付，全方位适配全国快充工厂量产节奏。
三、GP7596C 核心量产产品优势
1. 超低损耗高能效：内置10mΩ超低导通阻抗MOS，大幅降低副边导通损耗，快充温升更低、能效更高。
2. 全工况模式兼容：DCM/CCM/QR三模式全覆盖，适配市面所有反激快充拓扑，方案通用性极强。
3. 双拓扑灵活适配：支持浮地、共地两种同步整流架构，适配各类PCB布局与变压器结构，改板成本极低。
4. 宽电压高耐压设计：4.7V~54V宽工作电压、60V高耐压，适配30-65W全功率段快充场景。
5. 多重防误触发保护：前沿消隐+欠压+过流+过热多重防护，杜绝轻载异常、短路烧毁，量产不良率极低。
6.通用贴片封装：标准SOP8封装，直接兼容传统肖特基PCB布局，无需大幅改板，快速落地替代。
7. 国产稳定货源：华众芯微原厂产能充足，彻底解决进口芯片缺货涨价难题，适配长期大批量量产。
四、GP7596C 原厂标准核心电气参数
数据来源：华众芯微官方规格书
1. 产品类型：反激电源副边高性能同步整流功率开关
2. 内置MOS耐压：60V高压耐压
3. 导通阻抗：典型值10mΩ超低导通损耗
4. 工作电压范围：4.7V~54V宽幅适配
5. 兼容工作模式：DCM、CCM、QR准谐振全模式兼容
6. 适配拓扑：浮地同步整流、共地同步整流双架构
7. 核心保护：前沿消隐LEB、VCC欠压、过流、过热多重自恢复保护
8. 适配功率：30W-65W大功率快充、多口充电器、工业适配器
9. 封装规格：SOP8贴片封装
10. 工作温度：-40℃~+85℃工业级宽温稳定运行
产品落地应用场景
GP7596C广泛适配30W、45W、65W PD大功率快充头、多口USB快充适配器、笔记本便携快充电源、大功率小家电电源、工业隔离电源等场景，是大功率快充能效升级、降本替代的核心配套器件。
配套服务：GP7596C样品申请与大功率快充能效方案对接
针对大功率快充能效整改难、温升高、进口器件缺货涨价的行业痛点，粤华信依托华众芯微一级代理优势，可免费提供GP7596C样品上机测试，定制原副边整套高能效快充方案。粤华信一站式电源方案开发可输出原理图、PCB、BOM，配备中小电源工厂DEMO快速打样方案团队，支持FAE上门调试、整套BOM一站式交付、工厂定制化电源开发，助力快充工厂快速完成能效整改、国产替代、稳定大批量量产。如需样品测试、批量锁价、方案定制，可通过本站【在线咨询】【样品申请】入口对接。
