BL8036CS8TR的应用指南

一、芯片概述

BL8036CS8TR 是一款高性能 DC - DC 降压转换芯片，具有宽输入电压范围、大输出电流能力以及高效节能等特点，适用于多种需要稳定电源转换的场景。

二、主要特性

• 宽输入电压：可适应 4.2V - 28V 的输入电压范围，满足不同电源输入条件。

• 大输出电流：能够输出高达 3A 的电流，为负载提供充足电力。

• 高效转换：集成 150/90mΩ 功率 MOSFET，降低导通损耗，轻载时可在 PFM 和 PWM 模式间智能切换，提高整体效率。

• 低功耗：关断电流最大仅 3μA，有利于延长电池供电设备的续航时间。

• 多重保护：具备逐周期电流限制、打嗝短路保护、欠压锁定和带自动恢复功能的过温保护等，保障芯片及系统安全稳定运行。

• 封装优势：采用 ESOP8 封装，体积小且散热性能良好。

三、应用场景

• 分布式电源系统：为系统内多个子模块提供稳定的电源转换，确保各模块正常工作。

• 消费电子设备：如平板电视、显示器、机顶盒、网络设备、XDSL 调制解调器等，为这些设备的电路提供稳定的电源供应，保证设备性能稳定。

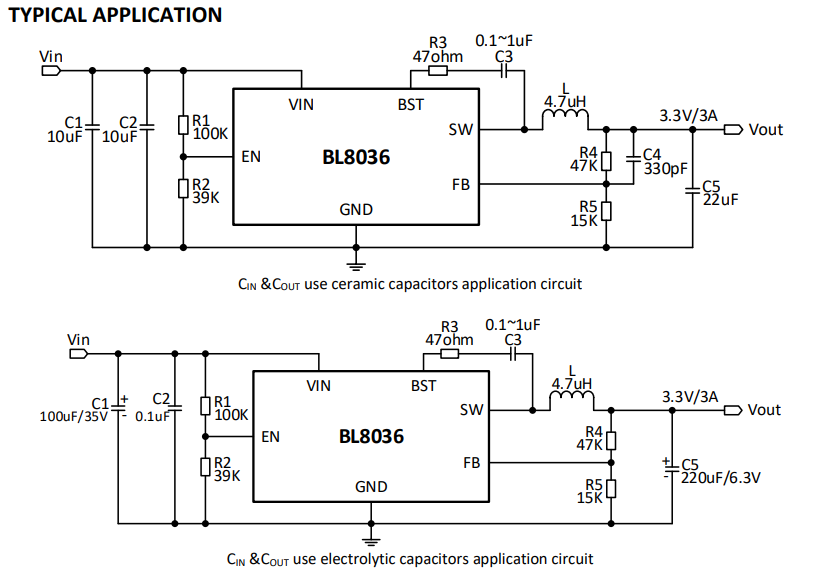

四、硬件设计要点

• 输入电路：根据输入电压范围和应用场景，选择合适的滤波电容（如电解电容与陶瓷电容组合），滤除输入电源中的纹波和噪声，保证输入电源的稳定性。同时，可考虑添加过压保护器件，防止异常高电压对芯片造成损坏。

• 输出电路：依据负载需求和输出电压要求，合理选择输出电容和电感。输出电容需具备足够的容量和低 ESR（等效串联电阻），以稳定输出电压和降低纹波；电感的选择要考虑其饱和电流、电感值等参数，确保在不同负载条件下都能实现高效的功率转换。

• 反馈电路：精确设置反馈电阻分压网络，以准确调节输出电压。反馈电阻的精度和稳定性对输出电压的精度有重要影响，建议选用高精度的电阻。

五、软件配置（如有）

一般情况下，BL8036CS8TR 主要为硬件电源转换芯片，无需复杂的软件配置。但在一些特殊应用中，如需通过外部控制器对芯片进行动态参数调整（如调节输出电压等），则需根据芯片的控制接口（如 I2C、SPI 等，若有）编写相应的驱动程序和控制逻辑。

六、注意事项

• 散热设计：在大电流输出或长时间连续工作的场景下，需注意芯片的散热问题，可通过增加散热片或优化电路板布局等方式提高散热效率，避免芯片因过热而影响性能或触发过温保护。

• 布局布线：在 PCB 设计时，要遵循电源电路的布局布线原则。输入输出电容应尽量靠近芯片引脚，以减少寄生电感和电阻；功率路径的走线要足够宽，以降低走线电阻和压降；信号走线要避免与功率走线交叉，防止干扰。
