一、光电烟感报警器行业痛点与 BL59S10 核心探测技术干货
家用独立烟感、消防联动烟雾报警器、机房防火监测设备、物业分户烟感模块在硬件研发量产阶段普遍存在多项行业痛点：分立运放 + 比较器搭建光电烟雾检测电路，外围滤波、基准、定时逻辑元器件数量多，PCB 占用面积大、BOM 物料成本偏高；传统方案待机静态电流高达百微安级别，电池供电烟感设备续航仅 1-2 年，频繁更换电池拉高售后成本；无内置低电压欠压告警逻辑，电池亏电后设备失效无提醒；缺少标准化 I/O 联动输出，多烟感组网联动报警需额外 MCU 逻辑；分立电路温漂大，高低温环境下烟雾探测阈值偏移，漏报、误报故障率高；无标准化自检引脚，整机出厂全检流程繁琐，拉长产线工时。针对电池供电光电式烟雾报警器标准化需求，上海贝岭推出BL59S10 超低功耗光电烟雾探测专用 CMOS 芯片，单片集成红外发射驱动、微弱光信号放大、阈值比较、定时逻辑、蜂鸣报警驱动、欠压检测、总线 I/O 联动输出全套电路，一站式替代多颗分立模拟数字器件，是消防烟感设备国产替代核心方案。
1.1 原厂底层烟雾探测信号处理架构

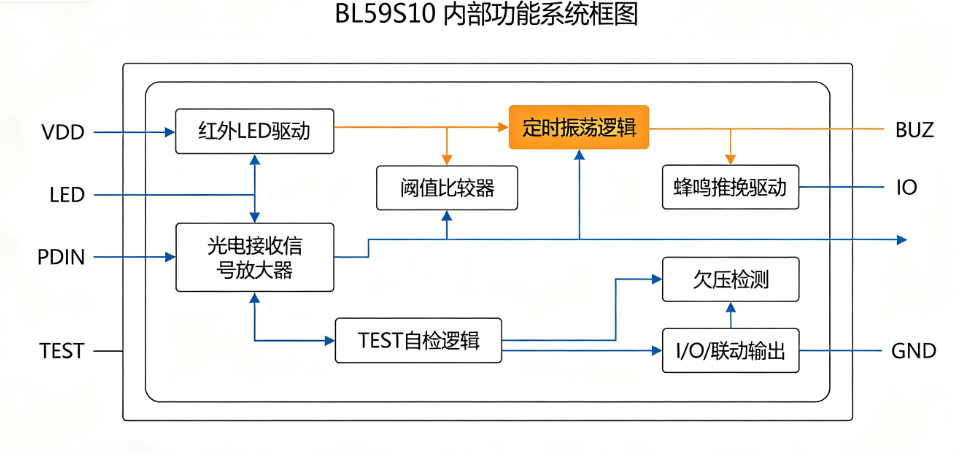

BL59S10 内置红外 LED 定时驱动电路、两级可编程增益微弱信号放大器、高精度阈值比较单元、1ms~9.5ms 可调振荡定时模块。工作机制为定时发射红外光，无光烟雾时无散射反射光，放大器输出低于报警阈值；烟雾颗粒进入光学腔体后，红外光发生散射，接收管采集反射光信号经放大后触发报警逻辑，推挽输出驱动压电蜂鸣器产生高分贝告警音。芯片集成电池欠压检测单元，电池电压低于安全阈值时周期性触发低频蜂鸣提醒用户更换电池；原生引出 I/O 联动输出引脚，多颗 BL59S10 可总线级联，单颗探测报警同步触发全部组网烟感设备；自带 TEST 硬件自检引脚，短接即可整机模拟烟雾报警测试，简化出厂检测工序。全部引脚集成 ESD、闩锁防护电路，适配家居、机房复杂电磁环境。
1.2 PCB 布线与光学腔体原厂规范要点
依据上海贝岭官方规格书标准，红外 LED 发射回路、光电接收管模拟信号走线完整隔离数字报警走线，降低开关噪声干扰；VDD 供电引脚紧邻布置 0.1μF 低 ESR 陶瓷去耦电容；模拟信号地层与数字逻辑地层分区单点共地；光学腔体光路与 PCB 采样走线垂直布置，避免环境杂散光造成误触发。蜂鸣器驱动输出引脚增加限流电阻，防止推挽输出过流损坏芯片。
1.3 分立烟感电路横向选型对比
对比分立运放搭建烟雾检测方案，单颗 BL59S10 可省去至少 8 颗外围阻容、放大、逻辑元器件，BOM 成本大幅降低；待机静态电流仅 12μA，锂电池供电烟感整机续航可达 5-10 年；内置欠压告警、硬件自检、组网联动 I/O 三大功能，无需额外 MCU 辅助逻辑；探测阈值出厂统一校准，批量生产无需人工调试匹配分压电阻，整机探测一致性更强。正文可跳转站内配套存储芯片BL24C02F-PARC、电源保护芯片BL5612，完善消防安防整机配套芯片站内内容矩阵。

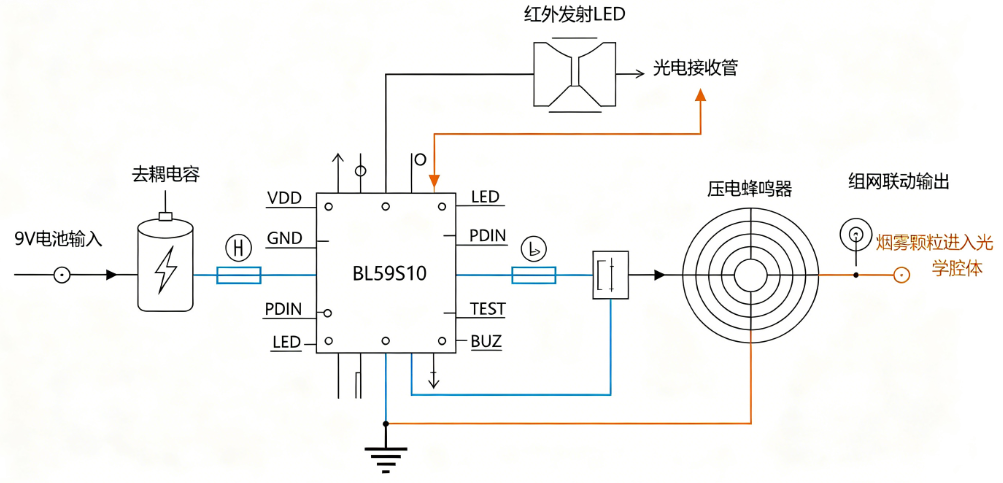

BL59S10 家用独立光电烟感标准应用原理图（原厂规格书典型电路）
二、粤华信｜上海贝岭安防 / 电源 / 存储芯片稳定配套供货服务
深耕国产模拟信号、安防专用集成电路供应链，长期稳定供应上海贝岭全系列原装烟感探测 IC、EEPROM 存储、栅极驱动、电源保护、计量芯片，常备大批量原装现货库存，可同步提供原厂完整规格手册、光电烟感整机标准采样电路、电池低功耗配套方案、嵌入式驱动参考文档，配备专业模拟 FAE 团队，为家用烟感、消防报警器、机房防火监测设备客户提供选型、样机调试、量产交付全流程配套，四大核心供货配套优势如下：
2.1 充足原装现货储备
上海贝岭 BL59S10 SOP16 封装常备十万级稳定原装库存，适配家用独立烟感、物业批量消防报警设备大批量订单，支持研发小批量样品加急发货；深圳华强设立实体现货档口，可现场核验原装物料，杜绝翻新、散新料，保障烟感整机探测阈值长期稳定无温漂偏移。
2.2 原厂全套技术同步配套
依托长期稳定上游原厂渠道，可同步上海贝岭官方完整规格书、光电腔体匹配电路、低功耗电池供电优化方案、EMC 电磁干扰整改参考；自有模拟 FAE 工程师一对一协助客户完成红外光路匹配、待机功耗优化、组网 I/O 联动调试、欠压阈值配置、整机 BOM 精简优化，大幅缩短消防烟感样机验证与量产落地周期。
2.3 全国三大线下服务网点
①深圳华强现货档口：华强电子世界 (深圳二店) Q1C1433，支持现场看样、小批量现货自提；②深圳福田技术办公中心：深圳市福田区福虹路国际科技大厦 9D，安防方案工程师对接硬件电路调试、原厂资料核验、长期消防设备量产项目技术跟进；③宁波批量配套网点：浙江省宁波市余姚市泗门镇环城东路 1 号，专项承接安防、家电大批量备货交付；多区域网点联动服务全国消防设备厂、硬件研发企业，就近对接样品测试、批量报价、定制防火监测方案需求。
2.4 全行业量产交付适配能力
适配家用独立光电烟感报警器、物业分户消防报警模块、机房服务器防火监测、工业车间烟雾探测设备、民宿酒店消防配套等场景研发打样与规模化量产；可同步协调原厂产能，匹配客户分批次、长周期大批量采购需求，稳定交期，适配室内家居、工业厂房宽温域设备全球出货需求。
三、BL59S10｜超低功耗光电烟雾探测 IC 核心产品优势
BL59S10 专为电池供电光电式烟雾报警器定制开发，从待机功耗、外围物料、整机功能、量产调试四大维度优化安防设备硬件方案，结合我司大批量原装现货储备，可保障客户全周期稳定供货，全部硬件优势来源于上海贝岭原厂规格书实测指标：
12μA 超低待机静态电流，超长电池续航CMOS 低功耗架构设计，整机待机平均电流仅 12μA，搭配锂电池供电可实现 5~10 年免更换电池，大幅降低设备售后维护成本。
单片集成全套光电烟雾检测逻辑内置红外 LED 驱动、微弱光信号两级放大、阈值比较、定时振荡、蜂鸣推挽驱动，无需外置运放、比较器、定时逻辑器件。
原生电池欠压自动告警功能内置电压检测单元，电池亏电时周期性低频蜂鸣提醒，避免设备断电失效无预警。
I/O 总线联动输出，支持多设备组网报警专用联动引脚可多芯片级联，单点位烟雾报警同步触发整套组网烟感设备，适配物业集中消防监测系统。
硬件 TEST 自检引脚，简化出厂全检工序短接 TEST 引脚即可模拟烟雾触发完整报警流程，无需搭建烟雾测试工装，缩短产线检测工时。
全引脚集成 ESD、闩锁保护输入输出引脚内置 6kV ESD 防护，家居、机房复杂电磁环境下稳定工作，降低设备误触发概率。
6V~12V 宽电压供电适配多类电池方案兼容 9V 叠层电池、多串锂电池供电架构，适配民用、工业两类烟感设备电源设计。
SOP16 标准贴片封装通用 SOP16 封装引脚定义兼容行业主流烟感 PCB 布局，降低硬件改版改板成本。
横向对比分立器件搭建烟感检测方案，BL59S10 大幅精简外围元器件数量，省去人工探测阈值校准工序，整机功耗、故障率显著下降，是消防光电烟感设备国产化替代优选芯片。
四、BL59S10 核心电气与探测硬件参数
供电电压范围：6V ~ 12V 宽压输入
待机平均静态电流：12μA
工作温度区间：-10℃ ~ +60℃
定时振荡周期：1ms ~ 9.5ms 软件可调
驱动输出：推挽蜂鸣驱动，输出电流 ±25mA
配套功能：电池欠压告警、TEST 硬件自检、I/O 组网联动输出
防护特性：全引脚 ESD 6kV、闩锁效应防护
存储温度区间：-55℃ ~ +125℃
封装规格：SOP16 贴片封装
适配光学方案：红外散射式光电烟雾腔体
文末标注：以上全部参数均来自上海贝岭原厂公开规格文档，可直接用于光电烟感硬件样机设计、低功耗电路调试与量产可靠性评估。
配套服务：BL59S10 样品申请与消防烟感整机方案对接
深圳市粤华信长期稳定供应上海贝岭全系列原装安防探测、存储、电源芯片，可为客户提供 BL59S10 免费样品测试、原厂标准光电烟感整机电路方案、低功耗电池续航优化与 EMC 干扰调试全套技术支持，原厂完整规格文档、大批量稳定供货方案均可对接。若您有样品测试、批量采购、家用 / 工业烟雾报警器电路方案调试需求，可进入本站【在线咨询】【样品申请】站内入口沟通选型、报价相关事宜。各位硬件、安防研发工程师在低功耗光路匹配、多设备组网联动调试过程中遇到技术问题，均可通过站内咨询通道留言交流。
