一、单相智能电表计量行业痛点与 BL0937B 核心计量技术干货
民用单相智能电表、公寓分户计量、工商业简易能耗采集、充电桩辅助计量设备在研发量产中普遍存在多重设计难点：传统计量芯片仅支持有功电能采集，缺少无功、功率因数、频率同步测算功能，无法满足国网级电表计量标准；外置晶振、独立基准源、多路相位补偿电路堆叠，PCB 占用面积大、BOM 物料成本偏高；动态量程不足，轻载待机与大负载工况计量误差差值大，易出现超差不合格品；无原生过零检测、过载预警硬件输出，整机同步控制、漏电保护需额外增加逻辑器件；单一通信总线无法实现多回路电表级联采集；整机出厂校准工序繁琐，需要多档位功率点校准，拉高产线人工与设备投入。针对电表行业标准化计量需求，上海贝岭推出BL0937B 多功能单相电能计量芯片，集成双通道高精度 Sigma-Delta ADC、有功 / 无功双路 DSP 运算单元，原生集成过零、过载脉冲输出，兼容 SPI 高速数据读取，为国网单相电表、分户能耗监测提供高集成国产替代方案。

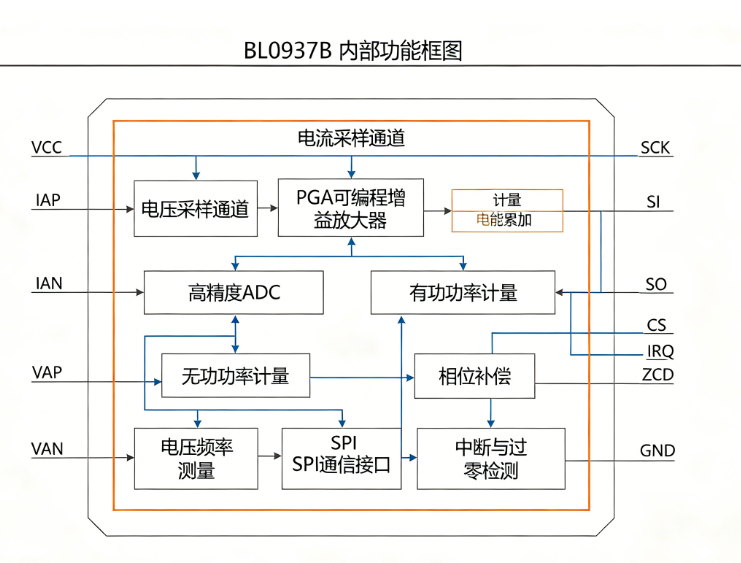

【配图 1：BL0937B 内部功能系统框图】
【配图 2：BL0937B 单相智能电表标准计量应用原理图（原厂规格书典型电路）】
1.1 原厂底层计量架构与信号采样逻辑
BL0937B 搭载两路独立可编程增益 PGA+Sigma-Delta 调制通道，电压、电流信号同步隔离采样，内置独立有功、无功运算 DSP 单元，可实时输出有功功率、无功功率、电压 / 电流有效值、功率因数、电网频率、正负向电能累计数值。芯片内置硬件相位自动补偿算法，适配互感器 / 锰铜采样两种方案，无需外部阻容相位校正电路；片上集成低温漂 1.218V 基准源，基准温漂参数完全符合民用电表计量规范。通信配置原生 SPI 高速接口，最高通信速率 800KHz，可快速读取实时计量数据；硬件自带电压过零、电流过零、有功脉冲、过载告警四路输出引脚，可直接对接 MCU 实现同步采样、过载断电保护、分时计费逻辑。芯片支持正负有功、正负无功分路累计存储，适配双向充电桩、光伏并网点计量场景。
1.2 PCB 布线与采样电路原厂规范要点
依据上海贝岭官方规格书标准，电流互感器采样回路需增加 RC 低通滤波网络，锰铜采样电阻走线短粗、完整包围模拟地层；电压分压采样网络选用 25ppm/℃低温漂电阻，分压节点直连 VP、VN 采样引脚；芯片 VDD 供电引脚就近布置 0.1μF+10μF 组合去耦电容；模拟地、数字地严格分区，单点星形接地，消除电网谐波带来的计量干扰。标准采样匹配方案分为 1mΩ 锰铜电阻直采、1000:1 电流互感器两种，覆盖 10mA~60A 全电流计量区间。
1.3 同系列计量芯片横向选型对比
对比基础款 BL0942 电能计量 IC，BL0937B 拓展无功计量、功率因数、电网频率测算功能，满足单相智能电表国标计量要求；动态量程提升至 5000:1，全温域有功 / 无功误差控制更严格；硬件多路过零、过载告警输出，省去外围比较器分立器件；适配互感器采样方案，适合大功率工商业分户计量场景。正文可跳转站内同型号BL0942、BL1532，完善贝岭计量芯片站内内容矩阵。
二、粤华信｜上海贝岭全系列信号 / 计量芯片稳定配套供货服务
深耕国产模拟信号链、电能计量芯片供应链，长期稳定供应上海贝岭全系列原装计量、LDO、开关驱动、电源保护器件，常备大批量原装现货库存，可同步提供原厂完整规格手册、互感器 / 锰铜双采样匹配方案、嵌入式 SPI 驱动参考文档，配备专业模拟信号 FAE 团队，为单相智能电表、公寓分户计量、充电桩辅助能耗采集客户提供选型、样机调试、批量量产全流程配套，四大核心供货配套优势如下：
2.1 充足原装现货储备
上海贝岭 BL0937B SOP16 封装常备十万级稳定原装库存，适配民用单相电表、批量分户计量项目大批量订单，支持研发小批量样品加急发货；深圳华强设立实体现货档口，可现场核验原装物料，杜绝翻新、散新料，保障电表整机长期计量精度无温漂、无数据偏移。
2.2 原厂全套技术同步配套
依托长期稳定上游原厂渠道，可同步上海贝岭官方完整规格书、单相电表互感器标准计量电路、全档位误差校准优化方案、EMC 电网干扰整改参考；自有模拟 FAE 工程师一对一协助客户完成采样器件匹配、SPI 通信驱动调试、无功计量误差优化、过载保护阈值配置、整机 BOM 精简优化，大幅缩短电表样机验证与量产落地周期。
2.3 全国三大线下服务网点
①深圳华强现货档口：华强电子世界 (深圳二店) Q1C1433，支持现场看样、小批量现货自提
②深圳福田技术办公中心：深圳市福田区福虹路国际科技大厦 9D，计量方案工程师对接嵌入式驱动调试、原厂资料核验、长期电表量产项目技术跟进；
③宁波批量配套网点：浙江省宁波市余姚市泗门镇环城东路 1 号，专项承接电表、小家电大批量备货交付；多区域网点联动服务全国电表厂、硬件研发企业，就近对接样品测试、批量报价、定制分户能耗监测方案需求。
2.4 全行业量产交付适配能力
适配民用单相智能电表、公寓分户计量模块、光伏并网点双向电能采集、小型充电桩辅助计量、工商业简易负载监测等场景研发打样与规模化量产；可同步协调原厂产能，匹配客户分批次、长周期大批量采购需求，稳定交期，适配室内民用、户外工业宽温域设备全球出货需求。
三、BL0937B｜多功能单相电能计量芯片核心产品优势
BL0937B 针对单相智能电表国标计量需求定制开发，从计量功能、外围电路、量产校准、场景适配四大维度优化整机方案，结合我司大批量原装现货储备，可保障客户全周期稳定供货，全部硬件优势来源于上海贝岭原厂规格书实测指标：
有功 + 无功双路同步计量，支持功率因数、电网频率测算芯片内置独立双 DSP 运算单元，可同步采集有功电能、无功电能、功率因数、50/60Hz 电网频率，满足民用单相智能电表国家标准计量参数要求，无需额外运算 MCU 资源。
5000:1 超宽动态量程，全温域计量误差严格可控10mA~60A 全电流区间有功电能误差≤0.08%，无功误差≤0.1%，-40℃~+85℃高低温环境下计量数据无明显漂移，电表批量出厂合格率大幅提升。
兼容锰铜电阻、电流互感器双采样方案硬件适配两种主流电表采样架构，小功率插座设备选用锰铜直采，大功率分户电表搭配互感器采样，一套芯片覆盖多品类计量设备开发。
多路硬件告警同步输出，简化整机保护逻辑原生引出电压过零、电流过零、有功脉冲、过载告警四路引脚，可直接联动 MCU 实现分时计费、漏电保护、过载断电、同步采样控制，省去外围比较器、放大分立器件。
内置 1.218V 高精度低温漂基准源片上集成专用参考电压，温漂系数＜15ppm/℃，无需外部精密分压基准电阻，精简 BOM 物料数量，降低高低温计量偏移风险。
SPI 高速通信接口，适配多回路电表级联采集SPI 最高通信速率 800KHz，单总线可挂载多路计量芯片，适配多回路分户电表集中采集系统，数据读取延迟更低。
正负双向电能累计存储，适配光伏、充电桩双向计量独立正向、反向电能寄存器，可统计光伏并网发电、充电桩充放电双向电量，拓展电表设备应用场景。
SOP16 标准贴片封装，电表 PCB 标准化适配通用 SOP16 封装引脚定义符合行业电表板设计习惯，可直接兼容传统计量芯片 PCB 布局，降低改版改板成本。
横向对比单功能计量芯片，BL0937B 完整覆盖电表全套计量参数，省去无功测算、过零检测外围电路，量产校准档位减少，综合物料与人工成本具备明显优势，是单相智能电表国产化替代核心选型。
四、BL0937B 核心电气与计量硬件参数
供电电压：单 3.3V 供电，稳定工作区间 2.2V~3.7V
计量动态范围：5000:1，全量程有功误差≤0.08%，无功误差≤0.1%
电流采集量程：10mA ~ 60A（锰铜 1mΩ/ 互感器 1000:1 双方案）
片上基准电压：1.218V 低温漂内部参考源
通信接口：SPI 最高 800KHz，支持多芯片总线挂载
硬件输出：电压过零、电流过零、有功脉冲、过载告警四路引脚
计量功能：正向 / 反向有功、正向 / 反向无功、功率因数、电网频率
保护机制：采样端口开路检测、电源欠压数据缓存自恢复
典型静态功耗：12mW（3.3V 满载计量工作状态）
封装规格：SOP16L 贴片封装
工作温度区间：-40℃ ~ +85℃全温域稳定计量
文末标注：以上全部参数均来自上海贝岭原厂公开规格文档，可直接用于电表硬件样机设计、嵌入式驱动开发与量产精度评估。
